打样线路板如何使用？别担心，同创鑫教您

同创鑫在电路板生产、定制加工行业有着丰富的经验，下面同创鑫将带着电路板厂的经验，让我们一起来聊一聊打样线路板那些事儿。

比较关键的电路，印制电路的参数必须逐项设计，对于高频、高阻抗电路，特别是当极端环境下稳定性是一个重要的设计标准时，尤其要考虑绝缘基材的电阻率和介电特性。在可能条件下，元件布线应尽可能地使元件能够自动插装，除非生产批量很小。类似的组件应该成排或成组地放在一起——应该记住：必须根据生产厂家的建议，所用的模数网格位置，考虑的散热、修理和电气耦合来决定它的间距要求。如果可能的话，放置PCB线路板元件应该能够允许从一个方向上容易读出元件的电气值和号码，首要的是应该能看清电气参数值。一般说来，在自动插装的情况下，将不大容易做到，元件只应该安装在印制板的一个面上。这样放置和定位的各个元件要拆迁时就不必拆迁其它元件，除非封装器件是可以报废的的。

重原件应该放在印制板的支撑区域上，或者靠近支撑区域，发热的原件应该靠近印制板的边缘或靠近散热片，有关这方面的问题，在论及热冲击和振动应力下的设计时已做了较多的论述。

对于机械支撑，电子管的插座、插头插座和类似的绝缘体要经受插拔力，所以它们必须刚性固定，不能相信钎焊连接。如果微小型的电子管上不使用电子管插座，电子管的挠性引线就可以直接钎焊到印制线路上，但电子管的外壳必须刚性支撑。

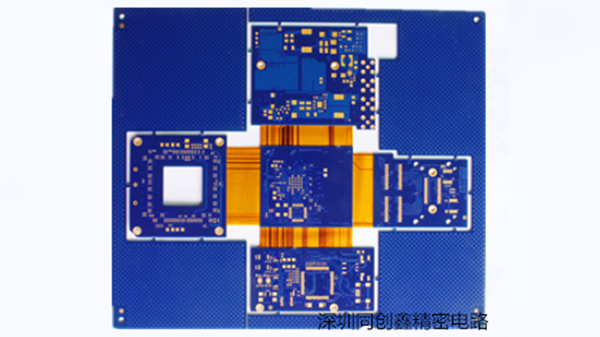

深圳同创鑫电子有限公司是一家专注生产单/双面板，多层及高精密（HDI）电路板、软硬结合板（Rigid-Flex PCB)的高新技术企业。产品广泛应用于电脑周边、通讯设备、医疗器械、电源、仪器、工业控制、汽车、军事以及航空工业等领域。如有意向下单合作，欢迎来电咨询。
